SCABS-90×30 異形材生產線
技術配置及報價
一、設備配置
1、單螺桿擠出機：SCSJ-90×30(ABS專用螺桿) 1臺
技術參數：
螺桿直徑 90mm；
長徑比（L/D） 30：1(螺筒長2800mm)
螺桿zui高轉速 75rpm
電動機功率 AC 45KW
機筒加熱 24KW ，
zui高擠出量 160 kg/h；
技術特征：
1）自吸上料式干燥機
2）高速低噪音硬齒面減速箱，減速箱齒輪材料20CrMnTi.
3）螺桿、機筒材料38CrMoAlA，氮化深度為0.5-0.7mm，硬度：>900；
2、SCJT異型材模具
1）生產異形尺寸：
2）加熱器： 鑄鋁加熱圈
3）機頭加熱功率： 約12KW-56KW
4）機頭材料； 模具鋼
3、真空定型平臺：SCDJ- 1臺
1）全長 6m；
2）異型材范圍 100-1200mm寬
3）水環式真空泵功率 AC4KWx2臺；
4）水環式水泵功率 AC3KWx1臺；
5）行走電機功率 AC 0.75 KW；
6）行走距離 800mm
技術特征：
1）配以304不銹鋼材質的定型平臺，以適應不同型材定徑；
2）水槽主體材料為不銹鋼；
3）具水溫、水位自控功能。上下左右可調節
4、兩爪履帶牽引機SCQY 1臺
1）牽引速度 0.5～3m/min；
2）牽引型材范圍 100～1200mm寬；
3）電機功率 AC 2.2KWx2臺；變頻調速
4）履帶 2條
5）履帶有效摩擦面積 2800mm
5）變頻調速；牽引力可調。
6）帶有旋轉編碼器自動切割 ,配有自動切割報警燈 5、異形切割機SCYXQG- 1臺
1）切割管徑范圍 300mm-1200mm寬
2）切割方式 無齒切割 ，氣動控制
3）zui大切割厚度 2-40mm
4）zui大切割速度 10m/min
5）總功率 AC 1.5KW；
6、翻轉平臺SCDF 1臺
技術參數：
1）有效翻轉長度 6m；
2）氣源壓力 0.6Mpa。
技術特征：
1）全部氣動；
2）自動翻轉碼放。

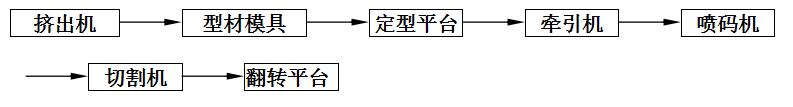

7、工藝流程
