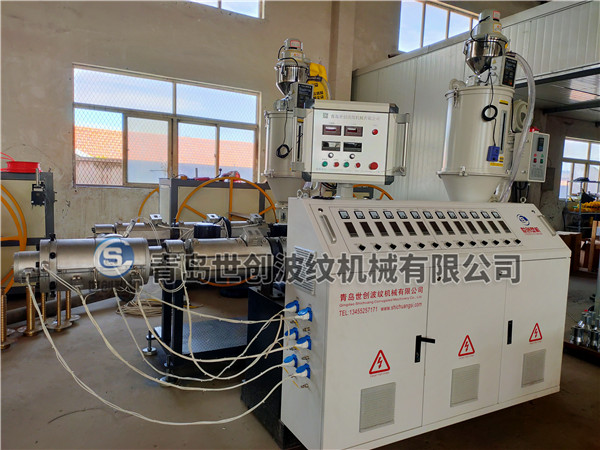

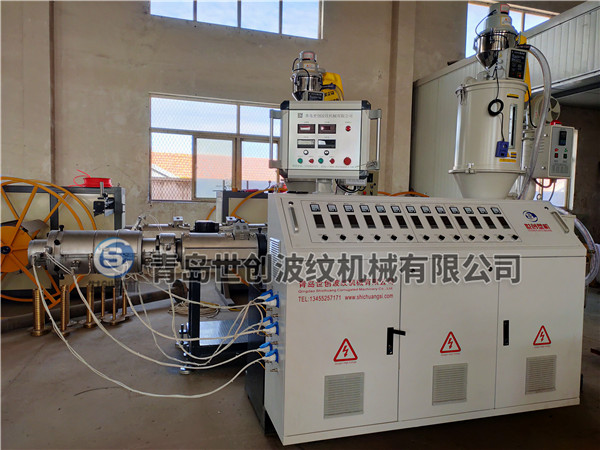

青島世創(chuàng)波紋機(jī)械有限公司是一家從事塑料機(jī)械制造的企業(yè)。公司的主要產(chǎn)品有：各類塑料管道生產(chǎn)線；各類塑料異型材生產(chǎn)線，各類管材擠出設(shè)備。世創(chuàng)生產(chǎn)的擠出機(jī)主要用于擠出軟、硬聚氯乙烯、聚乙烯等熱塑性塑料，可加工多種塑料制品。下面我們就簡單介紹一下，擠出機(jī)在生產(chǎn)中的具體操作要求。

一、混配料的配置及烘干

       配料員應(yīng)嚴(yán)格按照生產(chǎn)計劃單的配方進(jìn)行配置，不得混入繩頭，紙屑，鐵屑等雜物。嚴(yán)格按照工藝單的要求進(jìn)行攪拌烘干。

二、擠出成型

      1.擠出機(jī)管胚擠出

      1.1管材擠出溫度參照如下工藝溫度。既：

      a．下料段溫度控制在155--180℃范圍內(nèi)；

      b.料筒溫度控制在180--200℃范圍內(nèi)；

      c．機(jī)頭溫度控制在190--210℃范圍內(nèi)；

      d.口模溫度控制在200--220℃范圍內(nèi)；

      e. 熔體溫度一般不得超過200℃；

      f．停機(jī)后重新升溫開機(jī)，應(yīng)分段加熱；將各區(qū)溫度設(shè)置在與工藝溫度相差50-60℃，滿值后穩(wěn)定60min進(jìn)行第二段加熱，將各區(qū)溫度設(shè)置在工藝溫度范圍，滿值后穩(wěn)定30min。（根據(jù)機(jī)頭磨具大小，  時間的要求有變化）

1.2 螺桿

      a．螺桿轉(zhuǎn)速應(yīng)匹配生產(chǎn)速度，滿足管材的尺寸要求。扭矩不得高于85%。

      b.料筒應(yīng)不定時予以清洗。

      c.開機(jī)時擠出機(jī)轉(zhuǎn)速應(yīng)設(shè)置為零啟動，主機(jī)加速過程中應(yīng)緩慢提速，密切注意管胚和主機(jī)扭矩的變化，確保管胚穩(wěn)定，嚴(yán)禁超出扭矩限制。

 1.3 模頭 口模及芯模尺寸

      a．嚴(yán)格按照生產(chǎn)實際選擇模具。

      b．模頭生產(chǎn)時不允許漏料。
