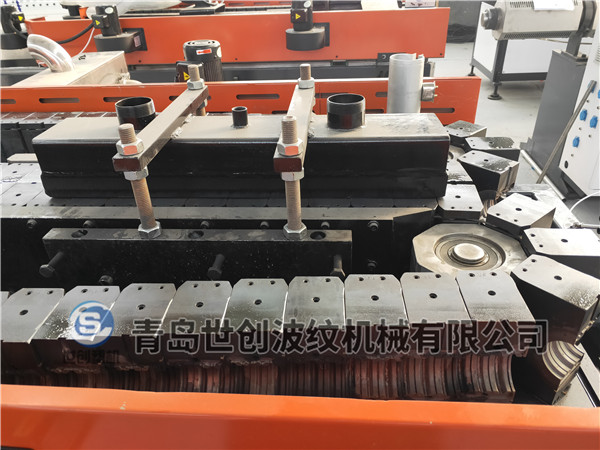

模塊2016.HDPE、PP預應力波紋管生產線。生產規格從φ50mm-φ130mm。全套設備由擠出機、擠出模具、真空成型機、冷卻裝置、牽引機、定長切割機、反轉臺組成.青島世創波紋機械有限公司的模塊預應力管材設備，主要用于生產高速公路、立交橋、高架橋、鐵路橋梁、混凝土張拉保護鋼絞線用的塑料波紋管。
該設備具有結構緊湊、操作靈活、一機多用、生產效率高（日產6400米）等特點。預應力波紋管作為一種新型成孔材料，與金屬波紋管相比，它具有不怕酸、堿腐蝕，密封性好，無滲水、漏漿，環剛度高，摩擦系數小，耐老化，抗電腐蝕，柔軟韌性好，不易被搗棒鑿破，施工連接方便等優點，解決了傳統金屬波紋管的弊端。
圓形塑料波紋管管節規格：
型號 | 內徑d | 外徑D | 壁厚Sh | 配套使用錨具 | ||||
標稱值 | 偏差 | 標稱值 | 偏差 | 標稱值 | 偏差 | |||
C-50 | 50 | ±1.0 | 63 | ±1.0 | 2.5 | ±1.0 | YM12-7 | YM15-5 |
C-60 | 60 | 73 | 2.5 | YM12-12 | YM15-7 | |||
C-75 | 75 | 88 | 2.5 | YM12-19 | YM15-12 | |||
C-90 | 90 | 106 | 2.5 | YM12-22 | YM15-17 | |||
C-100 | 100 | ±2.0 | 116 | ±2.0 | 3.0 | ±0.5 | YM12-31 | YM15-22 |
C-115 | 115 | 131 | 3.0 | YM12-37 | YM15-27 | |||
C-130 | 130 | 146 | 3.0 | YM12-42 | YM15-31 | |||
扁形塑料波紋管管節規格：
型號 | 長軸(U1) | 短軸（U2） | 壁厚(Sh) | 配套錨具 | |||
標稱值 | 偏差 | 標稱值 | 偏差 | 標稱值 | 偏差 | ||
F-41 | 41 | ±1.0 | 22 | ±0.5 | 2.5 | ±0.5 | YMB-2 |
F-55 | 55 | 22 | 2.5 | YMB-3 | |||
F-72 | 72 | 22 | 3 | YMB-4 | |||
F-90 | 90 | 22 | 3 | YMB-5 | |||
